Q941TC Q641TC陶瓷球閥系列
當你的設備在嚴重的固體介質顆粒的磨損下，在強腐蝕性的液體環境中不能滿足工況要求的時候，當金屬閥門在苛刻的環境中束手無策的時候，陶瓷閥門來了！它能替你解決因磨損、腐蝕、高溫而帶來的閥門更換頻繁的煩惱，讓你的系統進入一個長期、穩定、可靠運行的新時代！永嘉大象閥門有限公司專業生產陶瓷閥門，是解決洗選煤、選礦、化工、化纖、冶金、氧化鋁、石化、電力等行業磨損、腐蝕、高溫問題的專家！
21世紀是工程陶瓷的時代，鼎盛陶瓷閥門竭誠為您服務！
Q941TC Q641TC陶瓷球閥產品系列介紹
01產品參數及設計標準
基本型號：Q41TC Q641TC
公稱通徑：DN15～DN250
公稱壓力：1.0～2.5MPa
適用溫度：-20～200℃
設計標準：GB/T12237
閥門結構長度：GB/T12221
法蘭連接尺寸：GB/T9113
適用介質：干灰、水灰、礦漿、酸堿鹽及灰漿混合介質等
試驗壓力
|
公稱壓力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
|
強度壓力
|
1.6 MPa
|
2.4 MPa
|
3.8MPa
|
|
密封壓力
|
1.1 MPa
|
1.8 MPa
|
2.8MPa
|
Q941TC Q641TC陶瓷球閥主要零部件材料表
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
WCB、SS304
|
|
2
|
閥蓋
|
WCB、SS304
|
|
3
|
閥球
|
氧化鋯結構陶瓷
|
|
4
|
中體
|
氧化鋯結構陶瓷
|
|
5
|
閥座
|
氧化鋯結構陶瓷
|
|
6
|
接管
|
氧化鋯結構陶瓷
|
|
7
|
O型圈
|
丁腈硅膠、氟膠
|
|
8
|
O型圈
|
丁腈硅膠、氟膠
|
|
9
|
體蓋螺栓
|
SS304
|
|
10
|
體蓋螺母
|
SS304
|
|
11
|
墊片
|
SS316
|
|
12
|
軸套
|
SS304
|
|
13
|
閥桿
|
PTFE或石墨
|
|
14
|
填料
|
SS304
|
|
15
|
填料壓套
|
SS304
|
|
16
|
蝶形彈簧
|
SS304
|
|
17
|
壓板
|
SS304 WCB
|
|
18
|
壓板螺栓
|
SS304
|

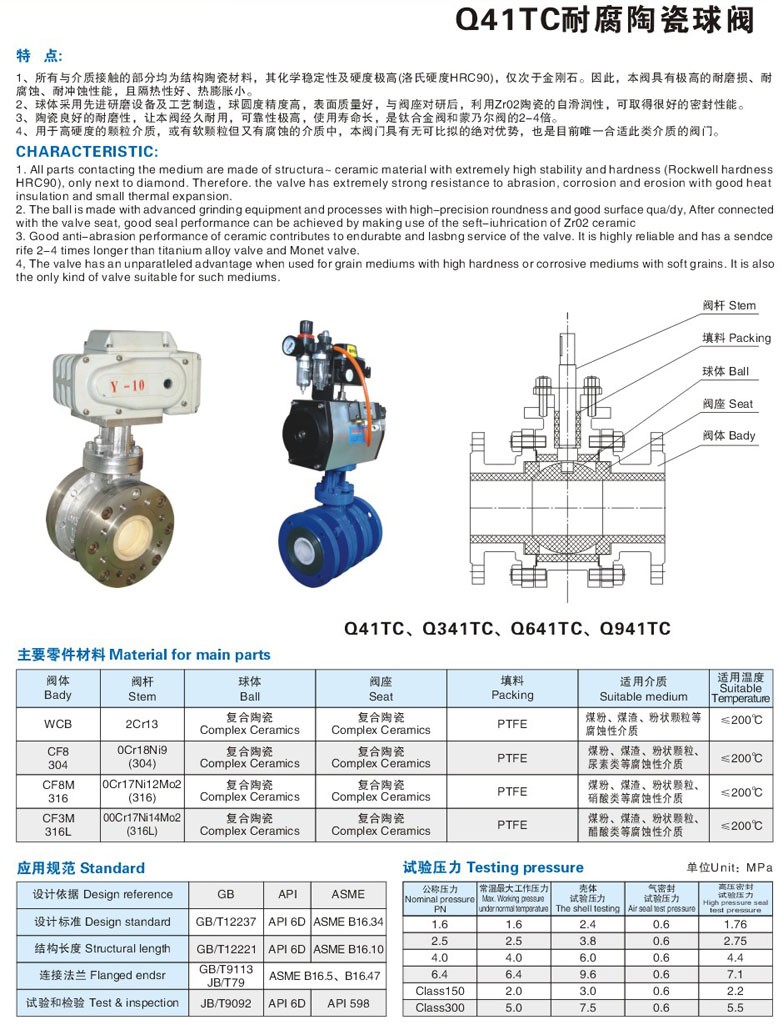

Q941TC Q641TC陶瓷球閥產品特點
-
采用高性能氧化鋯陶瓷材料，全部采用冷等靜壓成型，經高溫燒結，精密加工而成。零件致密性好，尺寸及形位精度高。
-
硬度高（RHA87--92），機械強度大，具有極高的耐腐蝕，耐磨損，耐高溫能。
-
球芯與閥座均采用氧化鋯工程陶瓷，摩擦系數小，密封可靠。 性能特點：
-
所有與介質接觸的部分均為結構陶瓷材料 , 其化學穩定性及硬度極高 ( 洛氏硬度 HRC90), 僅次于金剛石。因此 , 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
-
球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。
-
徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
-
陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高. 使用壽命長 ,是鈦合金閥和蒙乃爾閥的2-4倍。
-
用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，該類閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。
Q941TC Q641TC陶瓷球閥主要外形尺寸
陶瓷球閥產品主要尺寸
|
公稱壓力PN(MPa)
|
公稱通徑DN（mm）
|
尺寸
|
|
D
|
D1
|
D2
|
b
|
f
|
L
|
n-d
|
|
1
|
15
|
95
|
65
|
45
|
14
|
2
|
130
|
4×14
|
|
20
|
105
|
75
|
55
|
16
|
2
|
130
|
4×14
|
|
25
|
115
|
85
|
65
|
16
|
2
|
140
|
4×14
|
|
32
|
135
|
100
|
78
|
18
|
2
|
165
|
4×18
|
|
40
|
145
|
110
|
85
|
18
|
3
|
180
|
4×18
|
|
50
|
160
|
125
|
100
|
20
|
3
|
200
|
4×18
|
|
65
|
180
|
145
|
120
|
20
|
3
|
220
|
4×18
|
|
80
|
195
|
160
|
135
|
22
|
3
|
250
|
4×18
|
|
100
|
215
|
180
|
155
|
22
|
3
|
280
|
8×18
|
|
125
|
245
|
210
|
185
|
24
|
3
|
320
|
8×18
|
|
150
|
280
|
240
|
210
|
24
|
3
|
360
|
8×23
|
|
200
|
335
|
295
|
265
|
26
|
3
|
500
|
8×23
|
|
250
|
390
|
350
|
320
|
28
|
3
|
533
|
12×23
|
|
1.6
|
15
|
95
|
65
|
45
|
14
|
2
|
130
|
4×14
|
|
20
|
105
|
75
|
55
|
14
|
3
|
130
|
4×14
|
|
25
|
115
|
85
|
65
|
14
|
3
|
140
|
4×14
|
|
32
|
135
|
100
|
78
|
16
|
3
|
165
|
4×18
|
|
40
|
145
|
110
|
85
|
16
|
3
|
180
|
4×18
|
|
50
|
160
|
125
|
100
|
16
|
3
|
200
|
4×18
|
|
65
|
180
|
145
|
120
|
18
|
3
|
220
|
4×18
|
|
80
|
195
|
160
|
135
|
20
|
3
|
250
|
8×18
|
|
100
|
215
|
180
|
155
|
20
|
3
|
280
|
8×18
|
|
125
|
245
|
210
|
185
|
22
|
3
|
320
|
8×18
|
|
150
|
280
|
240
|
210
|
24
|
3
|
360
|
8×22
|
|
200
|
335
|
295
|
265
|
26
|
3
|
500
|
12×22
|
|
250
|
390
|
350
|
320
|
28
|
3
|
533
|
12×23
|
|
2.5
|
15
|
95
|
65
|
45
|
16
|
2
|
130
|
4×14
|
|
20
|
105
|
75
|
55
|
16
|
2
|
130
|
4×14
|
|
25
|
115
|
85
|
65
|
16
|
2
|
140
|
4×14
|
|
32
|
135
|
100
|
78
|
18
|
2
|
165
|
4×18
|
|
40
|
145
|
110
|
85
|
18
|
3
|
165
|
4×18
|
|
50
|
160
|
125
|
100
|
20
|
3
|
203
|
4×18
|
|
65
|
180
|
145
|
120
|
22
|
3
|
222
|
8×18
|
|
80
|
195
|
160
|
135
|
22
|
3
|
241
|
8×18
|
|
100
|
215
|
190
|
160
|
24
|
3
|
305
|
8×23
|
|
125
|
245
|
220
|
188
|
28
|
3
|
356
|
8×25
|
|
150
|
280
|
220
|
218
|
30
|
3
|
394
|
8×25
|
|
200
|
335
|
310
|
278
|
34
|
3
|
457
|
12×25
|
|
250
|
390
|
370
|
332
|
2836
|
3
|
533
|
12×30
|

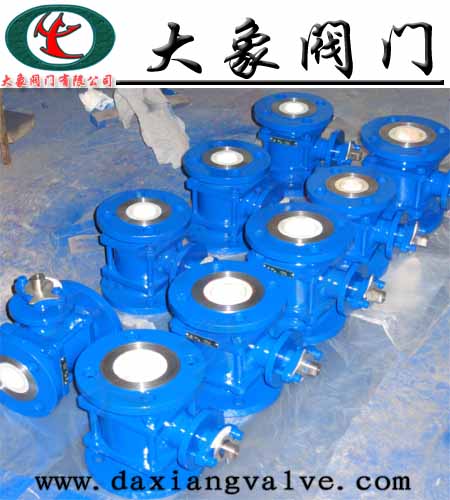

Q941TC Q641TC陶瓷球閥產品系列展示
新型陶瓷球閥是鄭州鼎盛新材料科技有限公司利用結構陶瓷耐腐蝕、耐磨損和高硬度的特性，經科學的結構優化設計，自主研發的高新技術產品。廣泛應用于電廠脫硫系統、洗選礦系統、流體流量控制系統、化工行業等強腐蝕場合。按照客戶要求，可提供手動、蝸輪傳動、氣動等多種驅動方式。
Q941TC Q641TC陶瓷球閥產品工程案例
01典型應用
脫硫?qū)Ｓ瞄y 除灰專用閥 排渣專用閥 耐磨專用閥 磺石專用閥 耐溫專用閥 燒堿專用閥 液氯專用閥 化工專用閥 負壓專用閥 下料專用閥 蒸氣專用閥
多晶硅行業專用閥（硅粉氣力輸送、三氯氫硅、四氯化硅、氯甲烷、氯化氫等）
02工廠設備
備.jpg)
備2.jpg)
—無腐蝕或腐蝕可以忽略，推薦使用
b-輕微腐蝕或較少腐蝕，適合使用
c-腐蝕中等或較大，不推薦使用
x-腐蝕嚴重不能使用
本公司其它相關陶瓷閥門產品系列：
（1）耐磨陶瓷排渣止回閥系列 （2）陶瓷閘閥
PH44TC耐磨陶瓷排渣止回閥 PZ41TC耐磨陶瓷排渣閥
（3）陶瓷球閥系列 Z41TC單閘板耐磨陶瓷閘閥
CTQ陶瓷球閥 Z643TC型陶瓷單閥板閘閥
Q11TC三片式絲扣陶瓷球閥 Z644TC陶瓷雙閘板出料閥
Q641TC陶瓷球閥 Z674TC Z644TC氣動耐磨陶瓷出料閥
Q941TC Q641TC陶瓷球閥 Z674TC陶瓷雙閘板出料閥
Q941TC電動陶瓷球閥 Z941TC電動陶瓷閘閥
陶瓷雙閘板進料閥
（4）陶瓷截止閥系列 （5）陶瓷旋轉圓盤閥
J61TC陶瓷截止閥
大象閥門公司訂貨須知：
一、①Q941TC Q641TC陶瓷球閥產品名稱與型號②Q941TC Q641TC陶瓷球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定大象閥門公司的Q941TC Q641TC陶瓷球閥型號，請按Q941TC Q641TC陶瓷球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的大象閥門公司專家為您審核把關。
