是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
QW WQ型潛水式排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
QW WQ型潛水式排污泵型號意義：
意義(1).jpg)
QW WQ型潛水式排污泵使用條件：
A、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
B、無內自流循環冷卻系統的泵，電機部分露出液面不超過1/3。
C、鑄鐵材質的使用范圍為PH5～9。
D、1Cr18Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
QW WQ型潛水式排污泵產品特點：
①Q(mào)W(WQ)型潛水式無堵塞排污泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過潛水排污泵的能力，能有效的通過排污泵泵口徑的5倍纖維物質與直徑為排污泵泵口徑約50%的固體顆粒。
②QW(WQ)型潛水式無堵塞排污泵機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使?jié)撍盼郾冒踩B續運行8000小時以上。
③QW(WQ)型排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④QW(WQ)型潛水式無堵塞排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對WQ潛水排污泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對潛水排污泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液變化，自動控制潛水排污泵的起動與停止，不需專人看管，使用極為方便。
⑦QW(WQ)型排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨QW(WQ)型潛水式無堵塞排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
QW WQ型潛水式排污泵結構圖：
|
構圖(1).jpg)
|
1
|
信號線
|
11
|
油水探頭
|
|
2
|
電機接線
|
12
|
油室
|
|
3
|
接線盒
|
13
|
機械密封
|
|
4
|
電機蓋
|
14
|
后蓋板
|
|
5
|
軸承
|
15
|
泵體
|
|
6
|
上軸座
|
16
|
葉輪螺栓
|
|
7
|
電機殼
|
17
|
葉輪
|
|
8
|
定子
|
18
|
密封環
|
|
9
|
軸(轉子)
|
19
|
底盤
|
|
10
|
軸承
|
|
|
QW WQ型潛水式排污泵結構說明：
QW(WQ)型潛水式無堵塞排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
QW WQ型潛水式排污泵產品用途：
QW(WQ)型潛水式無堵塞排污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水設備，醫院、賓館的污水排放、市政工程建筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。
QW WQ型潛水式排污泵性能參數：
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自動耦合器
|
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
|
25-7-8-0.55
|
25
|
7
|
8
|
2900
|
0.55
|
45
|
120
|
360
|
225
|
210
|
540
|
|
|
25-8-22-1.1
|
25
|
8
|
22
|
2900
|
1.1
|
45
|
120
|
360
|
225
|
210
|
540
|
|
|
32-8-12-0.75
|
32
|
8
|
12
|
2900
|
0.75
|
48
|
120
|
360
|
225
|
210
|
540
|
|
|
32-12-15-1.1
|
32
|
12
|
15
|
2900
|
1.1
|
45
|
120
|
360
|
225
|
210
|
540
|
|
|
40-15-15-1.5
|
40
|
15
|
15
|
2900
|
1.5
|
48
|
120
|
360
|
225
|
210
|
540
|
|
|
40-15-30-2.2
|
40
|
15
|
30
|
2900
|
2.2
|
54
|
120
|
360
|
225
|
210
|
540
|
|
|
50-20-7-0.75
|
50
|
20
|
7
|
2900
|
0.75
|
51
|
145
|
440
|
275
|
185
|
520
|
GAK-50
|
|
50-10-10-0.75
|
50
|
10
|
10
|
2900
|
0.75
|
52
|
120
|
250
|
230
|
185
|
520
|
GAK-50
|
|
50-20-15-1.5
|
50
|
20
|
15
|
2900
|
1.5
|
53
|
120
|
250
|
230
|
210
|
564
|
GAK-50
|
|
50-15-25-2.2
|
50
|
15
|
25
|
2900
|
2.2
|
54
|
145
|
410
|
245
|
205
|
550
|
GAK-50
|
|
50-18-30-3
|
50
|
18
|
30
|
2900
|
3
|
55
|
155
|
420
|
250
|
260
|
660
|
GAK-50
|
|
50-40-15-4
|
50
|
40
|
15
|
2900
|
4
|
55
|
140
|
457
|
264
|
310
|
730
|
GAK-50
|
|
50-25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
55
|
165
|
480
|
285
|
310
|
770
|
GAK-50
|
|
50-20-40-7.5
|
50
|
50
|
20
|
2900
|
7.5
|
58
|
175
|
480
|
285
|
310
|
770
|
GAK-50
|
|
65-25-15-2.2
|
65
|
25
|
15
|
2900
|
2.2
|
50
|
145
|
450
|
280
|
205
|
570
|
GAK-65
|
|
65-37-13-3
|
65
|
37
|
13
|
2900
|
3
|
57
|
165
|
475
|
305
|
260
|
652
|
GAK-65
|
|
65-25-30-4
|
65
|
25
|
30
|
2900
|
4
|
61
|
170
|
505
|
300
|
325
|
710
|
GAK-65
|
|
65-30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
|
|
|
|
|
GAK-65
|
|
65-35-50-11
|
65
|
35
|
50
|
2900
|
11
|
45
|
165
|
460
|
300
|
350
|
920
|
GAK-65
|
|
65-35-60-15
|
65
|
35
|
60
|
2900
|
15
|
65
|
165
|
460
|
300
|
350
|
920
|
GAK-65
|
|
80-60-13-5.5
|
80
|
60
|
13
|
2900
|
5.5
|
67
|
165
|
565
|
330
|
325
|
775
|
GAK-80
|
|
80-40-7-2.2
|
80
|
40
|
7
|
1450
|
2.2
|
59
|
165
|
510
|
330
|
260
|
640
|
GAK-80
|
|
80-43-13-3
|
80
|
43
|
13
|
2900
|
3
|
70
|
165
|
540
|
330
|
325
|
652
|
GAK-80
|
|
80-40-15-4
|
80
|
40
|
15
|
2900
|
4
|
61
|
180
|
565
|
330
|
325
|
775
|
GAK-80
|
|
80-65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
63
|
180
|
656
|
330
|
325
|
775
|
GAK-80
|
|
100-80-10-4
|
100
|
100
|
10
|
1450
|
4
|
65
|
220
|
700
|
430
|
420
|
800
|
GAK-100
|
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自動耦合器
|
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
|
100-100-15-7.5
|
100
|
100
|
15
|
1450
|
7.5
|
68
|
225
|
690
|
420
|
420
|
825
|
GAK-100
|
|
100-80-20-7.5
|
100
|
80
|
20
|
1450
|
7.5
|
65
|
225
|
690
|
420
|
420
|
825
|
GAK-100
|
|
100-100-25-11
|
100
|
100
|
25
|
1450
|
11
|
70
|
225
|
690
|
450
|
520
|
940
|
GAK-100
|
|
100-100-30-15
|
100
|
100
|
30
|
1450
|
15
|
65
|
|
|
|
|
|
GAK-100
|
|
100-100-35-18.5
|
100
|
100
|
35
|
1450
|
18.5
|
68
|
225
|
680
|
410
|
420
|
970
|
GAK-100
|
|
125-130-15-11
|
125
|
130
|
15
|
1450
|
11
|
72
|
|
|
|
|
|
GAK-125
|
|
125-130-20-15
|
125
|
130
|
20
|
1450
|
15
|
75
|
|
|
|
|
|
GAK-125
|
|
150-145-9-7.5
|
150
|
145
|
9
|
1450
|
7.5
|
76
|
225
|
800
|
510
|
420
|
795
|
GAK-150
|
|
150-180-15-15
|
150
|
180
|
15
|
1450
|
15
|
69
|
275
|
950
|
610
|
520
|
1060
|
GAK-150
|
|
150-180-20-18.5
|
150
|
180
|
20
|
1450
|
18.5
|
72
|
250
|
925
|
858
|
520
|
1060
|
GAK-150
|
|
150-180-25-22
|
150
|
180
|
25
|
1450
|
22
|
78
|
260
|
925
|
585
|
520
|
1060
|
GAK-150
|
|
150-130-30-22
|
150
|
130
|
30
|
1450
|
22
|
78
|
260
|
925
|
585
|
520
|
1060
|
GAK-150
|
|
150-180-30-30
|
150
|
180
|
30
|
1450
|
30
|
78
|
|
|
|
|
|
GAK-150
|
|
150-200-30-37
|
150
|
200
|
30
|
1450
|
37
|
73
|
275
|
1025
|
650
|
520
|
1320
|
GAK-150
|
|
200-300-7-11
|
200
|
300
|
7
|
980
|
11
|
66
|
290
|
990
|
610
|
520
|
1150
|
GAK-200
|
|
200-250-11-15
|
200
|
250
|
11
|
1450
|
15
|
64
|
270
|
970
|
600
|
520
|
1120
|
GAK-200
|
|
200-250-15-18.5
|
200
|
250
|
15
|
1450
|
18.5
|
73
|
290
|
1130
|
715
|
520
|
1130
|
GAK-200
|
|
200-400-10-22
|
200
|
400
|
10
|
1450
|
22
|
75
|
275
|
1120
|
710
|
520
|
1130
|
GAK-200
|
|
200-400-13-30
|
200
|
400
|
13
|
1450
|
30
|
76
|
275
|
1120
|
710
|
520
|
1320
|
GAK-200
|
|
200-300-15-22
|
200
|
300
|
15
|
1450
|
22
|
76
|
275
|
1120
|
710
|
520
|
1130
|
GAK-200
|
|
200-250-22-30
|
200
|
250
|
22
|
1450
|
30
|
71
|
275
|
1120
|
710
|
520
|
1290
|
GAK-200
|
|
200-350-25-37
|
200
|
350
|
25
|
1450
|
37
|
71
|
325
|
1080
|
680
|
520
|
1370
|
GAK-200
|
|
200-400-30-45
|
200
|
400
|
30
|
1450
|
45
|
74
|
330
|
1250
|
780
|
520
|
1370
|
GAK-200
|
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自動耦合器
|
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
|
250-600-9-30
|
250
|
600
|
9
|
980
|
30
|
78
|
440
|
1100
|
700
|
520
|
1660
|
GAK-250
|
|
250-600-12-37
|
250
|
600
|
12
|
1450
|
37
|
76
|
440
|
1100
|
700
|
520
|
1660
|
GAK-250
|
|
250-600-15-45
|
250
|
600
|
15
|
1450
|
45
|
73
|
440
|
1100
|
700
|
520
|
1660
|
GAK-250
|
|
250-600-20-55
|
250
|
600
|
20
|
1450
|
55
|
73
|
440
|
1100
|
700
|
520
|
1700
|
GAK-250
|
|
250-600-25-75
|
250
|
600
|
25
|
1450
|
75
|
71
|
440
|
1100
|
700
|
520
|
1750
|
GAK-250
|
|
300-800-12-45
|
300
|
800
|
12
|
980
|
45
|
74
|
470
|
1305
|
850
|
650
|
1845
|
GAK-300
|
|
300-480-15-45
|
300
|
480
|
15
|
1450
|
45
|
66
|
470
|
1305
|
850
|
650
|
1845
|
GAK-300
|
|
300-800-15-55
|
300
|
800
|
15
|
1450
|
55
|
73
|
470
|
1305
|
850
|
650
|
2060
|
GAK-300
|
|
300-600-20-55
|
300
|
600
|
20
|
1450
|
55
|
73
|
470
|
1305
|
850
|
650
|
2060
|
GAK-300
|
|
300-800-20-75
|
300
|
800
|
20
|
1450
|
75
|
75
|
470
|
1305
|
850
|
650
|
2120
|
GAK-300
|
|
300-950-20-90
|
300
|
950
|
20
|
1450
|
90
|
76
|
470
|
1305
|
850
|
650
|
2120
|
GAK-300
|
|
300-1000-25-110
|
300
|
1000
|
25
|
1450
|
110
|
76
|
500
|
1350
|
875
|
650
|
2220
|
GAK-300
|
|
300-1100-10-55
|
300
|
1100
|
10
|
1450
|
55
|
73
|
|
|
|
|
|
GAK-300
|
|
350-1500-15-90
|
350
|
1500
|
15
|
740
|
90
|
87
|
630
|
1533
|
1280
|
700
|
2190
|
GAK-350
|
|
350-1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
85
|
500
|
900
|
500
|
750
|
2190
|
GAK-350
|
|
350-1100-28-132
|
350
|
1100
|
28
|
980
|
132
|
84
|
700
|
1616
|
1363
|
700
|
2480
|
GAK-350
|
|
350-1000-36-160
|
350
|
1000
|
36
|
980
|
160
|
84
|
700
|
1666
|
1413
|
700
|
2590
|
GAK-350
|
|
400-1760-7.5-55
|
400
|
1760
|
7.5
|
980
|
55
|
83
|
|
|
|
|
|
GAK-400
|
|
400-1500-10-75
|
400
|
1500
|
10
|
980
|
75
|
86
|
600
|
1650
|
1365
|
780
|
2000
|
GAK-400
|
|
400-2000-13-110
|
400
|
2000
|
13
|
980
|
110
|
84
|
600
|
1650
|
1365
|
780
|
2280
|
GAK-400
|
|
400-2000-15-132
|
400
|
2000
|
15
|
980
|
132
|
83
|
|
|
|
|
|
GAK-400
|
|
400-1700-22-160
|
400
|
1700
|
22
|
980
|
160
|
83
|
630
|
1670
|
1380
|
780
|
2600
|
GAK-400
|
|
400-1500-26-160
|
400
|
1500
|
26
|
980
|
160
|
84
|
630
|
1670
|
1380
|
780
|
2600
|
GAK-400
|
|
型號
|
口徑
|
流量
|
揚程
|
轉速
|
功率
|
效率
|
A
|
B
|
C
|
D
|
H
|
自動耦合器
|
|
mm
|
(m3/h)
|
(M)
|
(r/min)
|
(kw)
|
(%)
|
|
400-1800-32-250
|
400
|
1800
|
32
|
980
|
250
|
82
|
670
|
1730
|
1440
|
780
|
2850
|
GAK-400
|
|
500-2500-10-110
|
500
|
2500
|
10
|
740
|
110
|
85
|
900
|
2218
|
1875
|
900
|
2250
|
GAK-500
|
|
500-2600-15-160
|
500
|
2600
|
15
|
740
|
160
|
84
|
955
|
1968
|
1625
|
900
|
2450
|
GAK-500
|
|
500-2400-22-220
|
500
|
2400
|
22
|
740
|
220
|
85
|
900
|
2218
|
1875
|
900
|
2520
|
GAK-500
|
|
500-2650-24-250
|
500
|
2650
|
24
|
740
|
250
|
85
|
1017
|
2198
|
2395
|
900
|
3000
|
GAK-500
|
QW WQ型潛水式排污泵使用方法及注意事項：
1.QW(WQ)型潛水式無堵塞排污泵使用前應仔細檢?電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
3.該系列排污泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
4.QW(WQ)型潛水式無堵塞排污泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
5.QW(WQ)型潛水式無堵塞排污泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
6.QW(WQ)型潛水式無堵塞排污泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以?xún)?nèi)，以防電泵因超載而燒壞電機。
8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

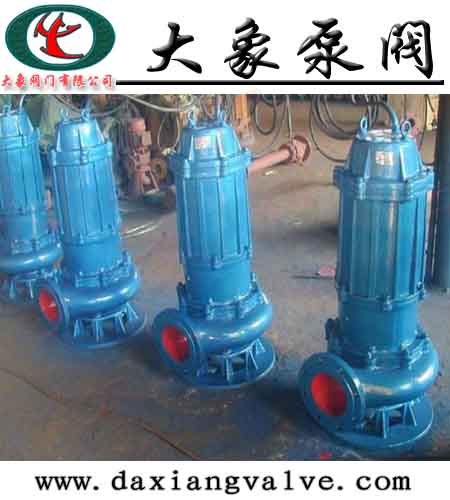

QW WQ型潛水式排污泵安裝、運行與維護：
安裝、搬運電泵時嚴禁永利提拉電纜，以免造成電纜內線斷裂、接頭脫線等致使泵無法正常運行，甚至燒毀電機；
安裝時請使電泵電纜接地線正確可靠接地。電泵工作時，嚴禁人畜接近作業水域或觸摸電泵，為了減少觸電風險，只能與適當?shù)慕拥夭遄B接；
嚴禁過載運行；
與泵所配用的電纜不能小于電泵電纜面積的1.2倍；
安裝時，電泵必須緊固，但不能使電纜受力，或隨電泵啟動停止時一塊旋轉；
運行時發現泵不出水時，應檢查電泵是否反轉，或電泵出水口處的止回閥以?xún)?nèi)空氣沒有排凈；
定期檢查電泵電動機相間或相對地間絕緣電阻，其值應不低于2MΩ，否則應拆機檢修；
電泵在規定的工作條件下，正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳化狀或有水沉淀出來，應及時更換10#機油和機械密封件；
電泵正常工作一年后，應進行一次大修，更換已磨損的易損件，并檢查緊固件的狀態，同時應補充更換潤滑脂，保證電泵在運行過程中的良好潤滑；
QW WQ型潛水式排污泵維修與保養：
1．電泵應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。
2．每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
3．電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
4．在常規狀態下泵每使用3 00～5 00小時后應加注或更換油室中機油(10～30號機油)，使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。
5．電泵拆卸、維修后，機殼組件必須經0．2MPa氣密試驗檢查，以確保電機密封可靠。
6．葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。
本公司其它相關泵系列產品：
1-1B型濃漿泵 AS AV型撕裂式排污泵
CDL CDLF 不銹鋼立式多級離心泵 CQF型工程式塑料磁力驅動泵
CQ不銹鋼磁力驅動泵 CYZ-A系列自吸式油泵
DBY系列電動隔膜泵 DL型立式多級離心泵
FB AFB系列不銹鋼耐腐蝕泵 GDL型立式多級管道泵
GW管道式排污泵 G型單螺桿泵
IGF型襯氟管道泵 IHF氟塑料襯里離心泵
IHGB防爆型離心泵 IHG型管道離心泵
IRG型立式熱水管道離心泵 IS IH IR單級單吸離心泵
ISGB型便拆式管道離心泵 ISG型立式管道離心泵
ISW臥式型離心泵 JYWQ JPWQ自動攪勻系列排污泵
KCB 2CY型齒輪輸油泵 LG高層建筑多級離心泵
LW直立式排污泵 NL型污水泥漿泵
PBG系列管道屏蔽泵 QBY系列氣動隔膜泵
QJ系列井用潛水電泵 QW WQ型潛水式排污泵
S SH型中開式單級雙吸離心泵 TSWA型臥式多級離心泵
YG型防爆管道離心泵 YW液下式排污泵
Y系列電動機 ZW型自吸無堵塞排污泵
ZX型自吸泵 |
