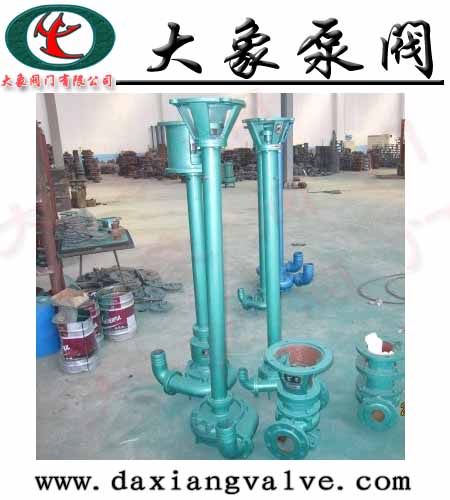

一、產品概述：
NL型污水泥漿泵為單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。
葉輪為三片單園弦彎葉，選用半封閉葉輪，并采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。
為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。
泵座中裝有四只骨架油封和軸套，防止軸磨損，延長軸的使用壽命。
NL型污水泥漿泵可垂直或傾斜使用，占地面積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針方向工作。
總機長度備有各種規格，以便使用單位根據用途因地制宜地選用。
二、產品用途：
1、NL型污水泥漿泵使用于礦山，造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業，也可作礦排水及含有泥塊的流體。
2、若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，地下工程。
3、養魚用作帶水清塘、魚池增氧等。
三、型號意義：
例如：NL150A-12
N-泥漿泵
L-立式
150-出口口徑
A-改進型(機械密封)
12-揚程
NL型污水泥漿泵性能參數
|
型 號
|
流量
(m3/h)
|
揚程
(m)
|
效率
(%)
|
電機功率
(kw)
|
轉速
(r/min)
|
液下泵長
(mm)
|
|
NL50-8
NL50A-8
|
20-30
|
8-9
|
42
|
1.5
|
1450
|
1310
|
|
NL50-12
NL50A-12
|
25-38
|
12-14
|
41
|
3
|
1450
|
1310
|
|
NL65-16
NL65A-16
|
50-60
|
15-18
|
42
|
5.5
|
1450
|
1430
|
|
NL76-9
NL76A-9
|
50-70
|
9-10
|
42
|
3
|
1450
|
1330
|
|
NL80-12
NL80A-12
|
80-120
|
11-13
|
56
|
7.5
|
1450
|
1430
|
|
NL100-16
NL100A-16
|
80-100
|
15-17
|
61
|
15
|
1450
|
1510
|
|
NL150-12
NL150A-12
|
100-150
|
11-13
|
66
|
18.5
|
1450
|
1690
|
|
NL150-16
NL150A-16
|
120-180
|
15-20
|
68
|
22
|
1450
|
1690
|
|
